》》》性能簡介：
????????適用于水泥、冶金、煤碳、飼料、糧食、鋼鐵、電廠、污水處理、食品飲料、生物制藥等行
業，特別是在導電性物料、物質屬性（狀態、濕度、介電常數、密度等）經常改變、安全要求
高等工況下也能很好的使用，可用于流動性好的固態物料、液態物料的物位監控，在水泥倉、粉
塵倉、灰倉、水池、油罐、發酵罐等物位監控中已經被大量使用。本產品可靠性好，免維護，靈
敏度高，投運方便，無需標定。
》》》主要技術指標：
◆叉體長度：100mm～1600mm（必要時還可延長）；
◆供電電壓：DC24V?或?AC220V?50/60Hz；
◆叉體工作（介質）溫度：
????普通型：-20～80℃
????中溫型：-20～130℃
????高溫型：-20～220℃
◆環境溫度：-20～70℃；
◆工作壓力：≤2.5MPa；
◆介質密度：≥?0.7g/cm3（液體）、>0.1g/?cm3（固體）；
◆輸出方式：繼電器開關量（雙刀雙擲DPDT）（觸點容量：5A，220VAC或24VDC，5A）
◆功率消耗：1.5W（AC220V供電）、0.25W（DC24V供電）；
◆安裝方式：螺紋連接、法蘭連接（可用戶訂制）；
◆電氣接口：M20×1.5；3/4NPT
◆外殼防護：IP65；
◆叉體材質：316不銹鋼
◆防爆標志：ExdⅡCT4、ExiaⅡCT6。
一、音叉式物位開關工作原理
????音叉式物位開關是一種新型的物位開關。它是利用音叉振動的原理設計制作的。
????它是在音叉式物位開關的感應棒底座，透過壓電晶片驅動音叉棒，并且由另外一壓電晶片接受振動訊號，使振動訊號得以循環，并且使感應棒產生共振。當物料與感應棒接觸時，振動訊號逐漸變小，直到停止共振時，控制電路會輸出電氣接點信號。由于感應棒感度由前端向后座依次減弱的自然原理，所以當桶槽內物料與桶周圍向上堆積，觸及感應棒底座〈后部〉或排料時，均不會產生錯誤訊號。
?????簡單的說，音叉在壓電晶體激勵下產生機械振動，這種振動具有一定的頻率和振幅。當音叉被液體或固體浸沒時，音叉的振動頻率和振幅將發生變化。這個頻率變化由電子線路檢測出來并輸出一個開關量。
二、音叉式物位開關適用范圍及特點
?????音叉式物位開關是一種新型的物位開關。幾乎適用于所有液體介質，同時也適用于測量能自由流動的中等密度的固體粉末或顆粒。由于音叉物位開關基本沒有活動部件，機械磨損比較下，因此無需維護和調整，使用簡單方便。
?????另外，該物位開關采用國外的新技術和原裝進口芯片，具有使用壽命長、性能穩定、安全可靠等優點，以及適應性強（被測介質不同的電參數、密度對測量均不產生影響）、不需調校（無論測量何種介質都不需要現場調校）和免于維護等特點，廣泛應用于冶金、建材、化工、輕工、糧食等行業中物位的過程控制。
優點：
■通用性強：可應用于各種導電和非導電介質的測量，例如液體、粘稠物、顆粒、粉末
?????、飛灰。
■可抗粘附：采用專利的抗粘附電路，可以消除因物料粘附而產生的虛假信號。
■探頭可拆：控制器與探頭之間沒有電纜連接，隨時可以將控制器拆除更換維修，不影
?????響進出物料。
■耐高低溫：適用于-40℃至220℃的工作環境。
■輸出形式：采用雙刀雙擲的繼電器信號輸出，同時有狀態燈顯示輸出狀態，并有0至
?????30秒的延時功能。

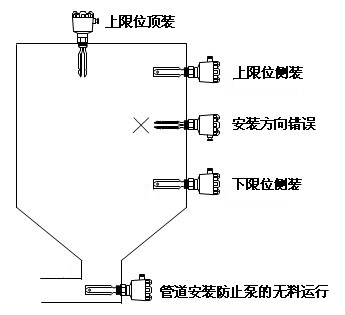

三、音叉式物位開關安裝示意圖

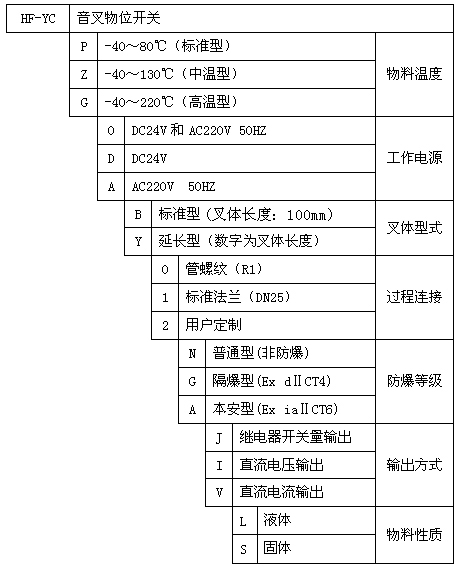

四、音叉式物位開關型號及說明
例子1：型號：HF-YC-P-A-B-0-G-J-L
說明：測控液體物料，介質溫度：-40～80℃，供電電壓：AC220V，繼電器輸出，標準叉體，R1.0寸螺紋安裝，隔爆型防爆。
例子2：型號：HF-YC-Z-D-Y500-1-N-J-S
說明：測控固體物料，介質溫度：-40～130℃，供電電壓：DC24V，繼電器輸出，延長型叉體，叉體長度：500mm，標準法蘭安裝，非防爆。

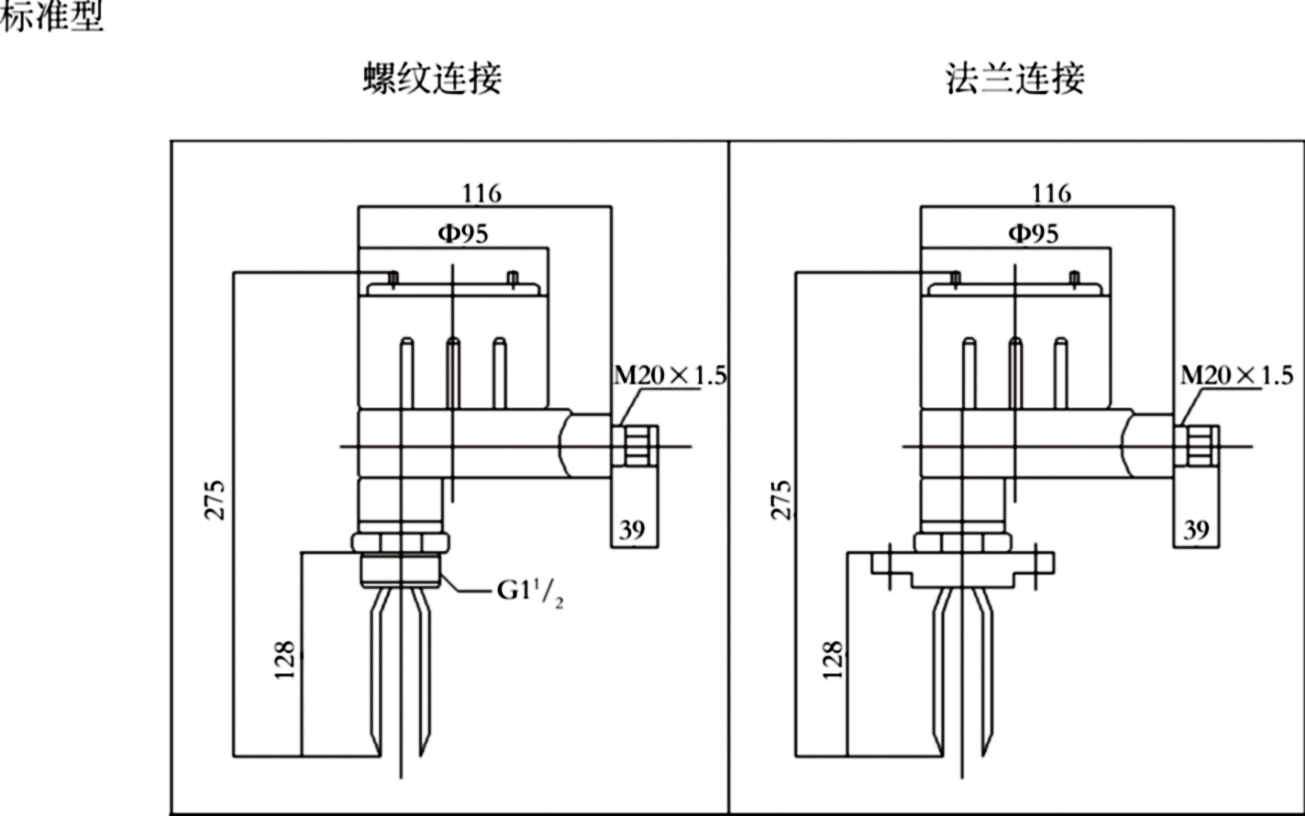

五、外形結構
六、注意事項
1、避免因物料粘結，阻止齒叉的振動。
2、結疤場合下，齒叉與罐壁之間應留足空間。
3、用于液位監測的儀表，檢測點按所需監視或控制的高度確定。
4、對于低粘度液體，音叉頭能夠白由的和過程介質分開，就可以按上圖所示的任何位置安裝。
5、對于高粘度液體，音叉頭不能夠白由的和過程介質分開，建議只能叉端向下垂直安裝。
6、用于料位監測的儀表，對于立式圓筒容器或與之近似的容器，安裝位置不僅取決于需要監視或控制的料
位高度，同時還需考慮物料的安息角和進料位置。水平安裝時，叉端宜處在距離容器內壁三分之一容器半徑
處；?兩叉股應在同一水平面內。垂直安裝在容器頂部時，安裝中心與容器內壁間的距離應選在容器半徑的
三分之一處。儀表安裝位置應盡量避免物料流的直接沖擊或飛濺，以免引起錯誤動作及磨損，如果無法避免
物料的沖擊或飛濺，可以在儀表安裝位置的上方安裝防護檐，防護檐的有效寬度應大于叉端寬度，其長度應
大于儀表實際滲入料倉的尺寸。
警告！安裝使用時，不得用手抓握儀表叉股或敲擊碰彈叉股，以免叉股受力變形，甚至造成內部壓電元件損
壞。
七、日常維護與保養
1、對于正確安裝于良好工作環境中的儀表，一般是不需維護的，但當被測物料有可能污染和粘附叉體時，
應定期清理，防止粘附物沉積造成音叉工作不正常。清理時一定要注意不要磕、摔叉體，以免損壞音叉的振
動部分。
2、對于表面有特氟隆處理的儀表，不得用含有尖硬雜質的擦拭物擦拭儀表表面，以免損傷經特殊處理的表
面。
八、儲存和運輸
1、儲存環境溫度：-10℃～+55℃。
2、儲存環境濕度：小于90%。
3、產品在運輸過程中防止雨淋，避免受強烈振動和碰撞。搬運時要小心輕放，不可倒置。
九、售后服務
本產品應按本使用說明書規定的方法，正確使用。本公司確保售后服務的工作。本產品的保修期為一年。?
